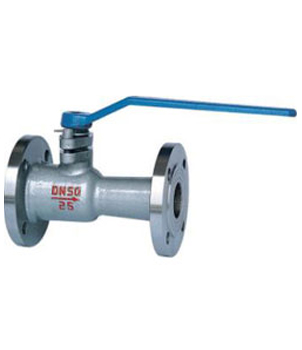

一体式高温球阀型号图片外形连接尺寸
一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。一体式高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
一体式高温球阀的主流型号可按功能定位分为四大类，不同型号适配不同的工况需求：
Q41M系列：基础通用款，采用金属密封结构，广泛用于蒸汽、导热油等常规高温介质管路。
QJ41M系列：结构长度与截止阀一致，可直接替代截止阀，开关轻便、密封可靠。
QZ41M系列：结构长度与闸阀一致，适配直通流道工况，可直接替代闸阀使用。
PQ41M系列：排污专用型号，多用于锅炉排污系统，适配带杂质的介质场景。
QZ41M-16C/P外形连接尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| z-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 |
QJ41M-16C/P外形连接尺寸
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 180 |
| D | 65 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 125 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 |
| D2 | 43 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 26 | 28 |
| z-фd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
Q41M/F-16C/P外形连接尺寸
| Q41M/F-16 | 规格 | 尺寸 | ||||
| L | D | D 1 | D 2 | z-φd | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | |
| 20 | 150 | 105 | 75 | 55 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 8-18 | |
