鑫荣达牌一体式高温球阀

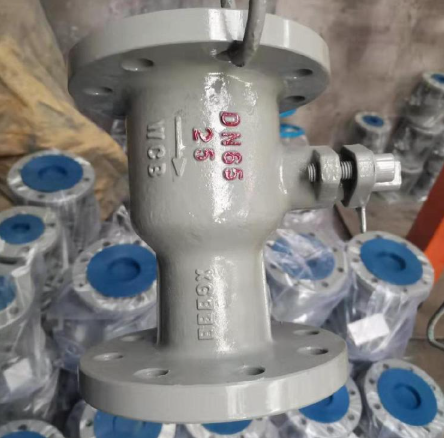

鑫荣达牌一体式高温球阀实物图片
以上鑫荣达供应商提供正在打包发货过程中(wcb)碳钢材质一体式高温球阀实物图片
鑫荣达牌一体式高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。一体式高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。
鑫荣达牌一体式高温球阀性能规范
| 型号 | 公称压力(MPa) | 强度试验压力(MPa) | 密封试验压(MPa) | 适用温度(℃) | 适用介质 |
| QJ41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质 |
| 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
| 序号 | 零部件名称 | 材料 |
| 1 | 阀体 | 球墨铸铁、碳素钢、铸不锈钢 |
| 2 | 密封圈 | (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃ |
| 3 | 球 | 不锈钢 |
| 4 | 填料 | 聚四氟乙烯 |
| 5 | 填料压盖 | QT450－10球墨铸铁 |
| 6 | 阀杆 | 碳素钢、铬不锈钢 |
| 7 | 手柄 | 碳钢 |
鑫荣达牌一体式高温球阀实物图片
以下是鑫荣达阀门供应商提供一体式高温球阀结构图
鑫荣达牌一体式高温球阀结构图片
鑫荣达牌一体式高温球阀QZ41M-16C/P外形连接尺寸
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
| D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
| z-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 180 |
| D | 65 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 125 | 245 | 280 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 |
| D2 | 43 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
| b | 16 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 26 | 28 |
| z-фd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
| Q41M/F-16 | 规格 | 尺寸 | ||||
| L | D | D 1 | D 2 | z-φd | ||
| 15 | 130 | 95 | 65 | 45 | 4-14 | |
| 20 | 150 | 105 | 75 | 55 | 4-14 | |
| 25 | 160 | 115 | 85 | 65 | 4-14 | |
| 32 | 180 | 135 | 100 | 78 | 4-18 | |
| 40 | 200 | 145 | 110 | 85 | 4-18 | |
| 50 | 230 | 160 | 125 | 100 | 4-18 | |
| 65 | 290 | 180 | 145 | 120 | 4-18 | |
| 80 | 310 | 195 | 160 | 135 | 8-18 | |
| 100 | 350 | 215 | 180 | 155 | 8-18 | |
浙江鑫荣达阀门管件有限公司供应产品有闸阀，蝶阀，球阀，法兰，底阀，视镜，放料阀，针型阀，疏水阀，截止阀，止回阀，旋塞阀，减压阀，电磁阀，呼吸阀，柱塞阀，过滤器，阻火器，平衡阀，角座阀，隔膜阀，补偿器，排气阀，保温阀门，锻钢阀门，低温阀门，美标阀门，日标阀门，德标阀门，三通球阀，金属软管，片式球阀，电动阀门，衬氟阀门，气动阀门，衬胶阀门，卫生级管件，卫生级阀门，硬密封球阀及各种特殊阀门。浙江鑫荣达阀门管件有限公司所生产的阀门广泛应用于全国的石化、石油、化工、电站、冶金、造纸、医药、等行业，产品质量受到客户的一致好评。
如需采购：底阀,美标底阀,法兰美标底阀,标不锈钢法兰底阀,不锈钢丝扣底阀,不锈钢H42底阀,不锈钢美标底阀,碳钢底阀,法兰碳钢底阀,铸铁底阀,铸铁法兰底阀等底阀产品请联系温州永兴底阀厂家,永兴底阀厂家,底阀厂家登陆网址http://www.buxiugangdifa.cc/
浙江鑫荣达阀门管件有限公司
销售部门
联系电话：15957806338
微 信：15957806338
座 机：86-0577-88767789
网 址：http://www.xrdfm.com/
联系电话：18005776338
微 信：18005776338
座 机：86-0577-88767789
网 址：http://www.wzxrd.cn/
