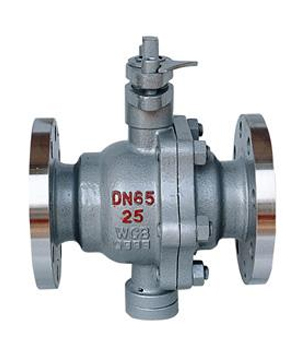

固定球阀
法兰固定球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。密封可靠，结构简单，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维护工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。
零部件材料
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 阀体 | WCB、A105 | A182 F316 | 10 | 滑动轴承 | 不锈钢+PTFE | 316+TPFE |
| 2 | 弹簧 | 60Si2Mn | 316 | 11 | 球体 | A105+镀镍磷 | A182 F316 |
| 3 | 密封圈 | PTFE | 增强聚四氟乙烯 | 12 | 阀座 | A105+镀镍磷 | 316 |
| 4 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+316 | 13 | 螺柱 | 35CrMoA | 316 |
| 5 | 排污螺塞 | 25 | 316 | 14 | 螺母 | 35 | 316 |
| 6 | O型密封圈 | 橡胶 | 橡胶 | 15 | 压套 | A105 | 316 |
| 7 | 底盖 | A105 | 316 | 16 | 填料 | PTFE | PTFE |
| 8 | 螺钉 | 35 | 316 | 17 | 填料压盖 | WCB | A216-WCB |
| 9 | 阀杆 | 2Cr13+镀镍磷 | 316 | 18 | 键 | 45 | 316 |
性能规范
公称压力PN（MPa） | 最高使用压力力 | 试验压力（MPa） | 压力级 | 最高使用压力 | 试验压力（MPa） | ||||
| 壳体 | 高压液密封 | 低压液密封 | 壳体 | 高压液密封 | 低压液密封 | ||||
| 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 2.16 | 0.6 |
| 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 2.62 | ||
| 4.0 | 4.0 | 6.0 | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | ||
| 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | ||
| 10.0 | 10.0 | 15 | 11 | CLASS1500 | 25.1 | 37.5 | 27.5 | ||
| 适用规范 | 结构长度 | GB12221 ANSI B16.10 | |||||||
| 法兰尺寸按 | JB79-59 GB9113 HG20592-97 ABSI B16.5 | ||||||||
| 焊接标准按 | GB12224-89 ANSI B16.25 | ||||||||
| 检验试验按 | JB/T 9092-99 API 598 | ||||||||
| 适用工况 | 适用介质 | 天然气、液化气、石油等介质 | |||||||
| 适用温度 | -28~≤150℃ | ||||||||
| 驱动方式 | 蜗轮传动、气动、电动、气液联动等 | ||||||||
1.6MPa外形链接尺寸
凸面法兰 Q347F 16C 16P 16R | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | 30 | 85 | 160 | |
| 40 | 165 | 145 | 110 | 85 | 16 | 4-18 | 32 | 95 | 230 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 43 | 107 | 230 | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | 70 | 142 | 400 | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | 110 | 152 | 400 | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | 150 | 178 | 500 | |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 200 | 252 | 500 | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 230 | 278 | 600 | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 260 | 395 | 600 | |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 283 | 480 | 800 | |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 380 | 585 | 800 | |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 425 | 625 | 800 | |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 492 | 720 | 800 | |
| 500 | 914 | 705 | 650 | 608 | 44 | 20-34 | 555 | 840 | 830 | |
| 600 | 1067 | 840 | 770 | 718 | 48 | 20-41 | 675 | 1050 | 830 | |
| 700 | 1245 | 910 | 940 | 788 | 50 | 24-41 | 850 | 1150 | 830 |
2.5MPa外形链接尺寸
凸面法兰 Q347F 25 25P 25R | DN | L | D | D1 | D2 | b | n-φd | H0 | H1 | H2 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 30 | 85 | 160 | |
| 40 | 190 | 145 | 110 | 85 | 18 | 4-18 | 32 | 95 | 230 | |
| 50 | 216 | 160 | 125 | 100 | 20 | 4-18 | 43 | 107 | 230 | |
| 65 | 241 | 180 | 145 | 120 | 22 | 8-18 | 70 | 142 | 400 | |
| 80 | 283 | 195 | 160 | 135 | 22 | 8-18 | 110 | 152 | 400 | |
| 100 | 305 | 230 | 190 | 160 | 24 | 8-23 | 150 | 178 | 500 | |
| 125 | 381 | 270 | 220 | 188 | 28 | 8-25 | 200 | 252 | 500 | |
| 150 | 403 | 300 | 250 | 218 | 30 | 8-25 | 230 | 278 | 600 | |
| 200 | 502 | 360 | 310 | 278 | 34 | 12-25 | 260 | 395 | 600 | |
| 250 | 568 | 425 | 370 | 332 | 36 | 12-30 | 283 | 480 | 800 | |
| 300 | 648 | 485 | 430 | 390 | 40 | 16-30 | 380 | 585 | 800 | |
| 350 | 762 | 550 | 490 | 448 | 44 | 16-34 | 425 | 625 | 800 | |
| 400 | 838 | 610 | 550 | 505 | 48 | 16-34 | 492 | 720 | 800 | |
| 500 | 991 | 730 | 660 | 610 | 52 | 20-41 | 555 | 840 | 830 | |
| 600 | 1143 | 840 | 770 | 718 | 56 | 20-41 | 675 | 1050 | 830 | |
| 700 | 1346 | 955 | 875 | 815 | 60 | 24-48 | 850 | 1150 | 830 |
