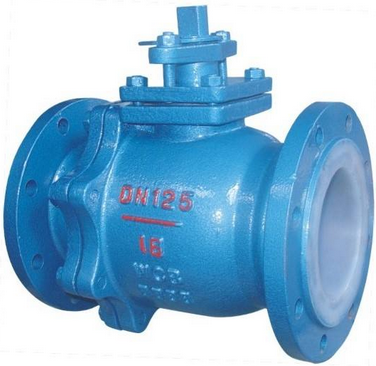

F46衬氟球阀
f46衬氟球阀就是将通用的Q41F浮动球阀进行更改，使阀体的内壁、内件外部全都覆盖上氟塑料，凡是有介质接触的地方都衬有氟塑料，从而达到耐腐蚀性能。衬氟球阀具有超强的耐腐蚀性能，由于受阻于压力、和温度的影响，不能广泛的使用到各个腐蚀领域上，衬氟类的氟塑料包括有PO、F46、F4、PFA最为常见的衬氟阀门。
基本型号
| 手动 | Q41F3 | 蜗轮 | Q341F3 |
| Q41F46 | Q341F46 | ||
| 气动 | Q641F3 | 电动 | Q941F3 |
| Q641F46 | Q941F46 |
技术规范
| 设计标准 | GB12237 |
| 结构长度 | GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | JB/T9092-99 |
| 驱动方式 | 手动、电动、气动、蜗轮 |
零部件材料
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
| Z | C | P8 | R8 | R3 | R3 | ||
| 1 | 阀体阀盖 | A216-C | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M |
| 2 | 球体阀杆 | A216-WCB | A351-CF8 | A351-CF8M | A351-CF3 | A351-CF3M | |
| 3 | 衬里阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4) | |||||
| 4 | 填料压盖 | PTFE(F4) | A351-CF3 | A351-CF3 | |||
| 5 | 填料 | A216-WCB | A351-CF8 | A351-CF8 | |||
| 6 | 支架 | A193-B7 | A194-8 | A193-B8M | |||
| 7 | 紧固螺栓 | A193-B7 | A193-B8M | A194-8 | |||
| 8 | 螺母 | A194-2H | A194-8 | A194-8 | |||
| 9 | 操作手柄 | A216-WCB | A216-WCB | A216-WCB | |||
PN1.0MPa主要链接尺寸外形链接尺寸
| 公称通径 | PN1.0MPa主要链接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 8-22 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 26 | 12-22 |
| 300 | 12 | 610 | 445 | 400 | 370 | 4 | 26 | 12-12 |
PN1.6MPa主要外形链接尺寸
| 公称通径 | PN1.6MPa主要链接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 18 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 18 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 20 | 8-18 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 20 | 8-18 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 22 | 8-18 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 22 | 8-22 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 24 | 12-22 |
| 250 | 10 | 450 | 405 | 355 | 320 | 4 | 26 | 12-26 |
| 300 | 12 | 610 | 460 | 410 | 370 | 4 | 28 | 12-26 |
PN2.5MPa主要外形链接尺寸
| 公称通径 | PN2.5MPa主要链接尺寸 | |||||||
| DN | NPS | L | D | D1 | D2 | f | b | z-d |
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 16 | 4-14 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 18 | 4-14 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 18 | 4-14 |
| 32 | 5/4 | 165 | 140 | 100 | 75 | 3 | 18 | 4-18 |
| 40 | 3/2 | 180 | 150 | 110 | 85 | 3 | 18 | 4-18 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 20 | 4-18 |
| 65 | 5/2 | 220 | 185 | 145 | 120 | 3 | 22 | 4-18 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 24 | 8-18 |
| 100 | 4 | 280 | 235 | 190 | 155 | 3 | 24 | 8-22 |
| 125 | 5 | 320 | 270 | 220 | 185 | 4 | 26 | 8-26 |
| 150 | 6 | 360 | 300 | 250 | 210 | 4 | 28 | 8-26 |
| 200 | 8 | 400 | 360 | 230 | 275 | 4 | 30 | 12-26 |
| 250 | 10 | 450 | 425 | 370 | 330 | 4 | 32 | 12-30 |
| 300 | 12 | 610 | 485 | 430 | 390 | 4 | 34 | 16-30 |
浙江鑫荣达阀门管件有限公司主要产品有闸阀，蝶阀，球阀，法兰，底阀，视镜，放料阀，针型阀，疏水阀，截止阀，止回阀，旋塞阀，减压阀，电磁阀，呼吸阀，柱塞阀，过滤器，阻火器，平衡阀，角座阀，隔膜阀，补偿器，排气阀，保温阀门，锻钢阀门，低温阀门，美标阀门，日标阀门，德标阀门，三通球阀，金属软管，片式球阀，电动阀门，衬氟阀门，气动阀门，衬胶阀门，卫生级管件，卫生级阀门，硬密封球阀及各种特殊阀门。浙江鑫荣达阀门管件有限公司所生产的阀门广泛应用于全国的石化、石油、化工、电站、冶金、造纸、医药、等行业，产品质量受到客户的一致好评。
