Q6气动球阀

2026-07-06 18:52:34阀门信息网编辑：超级管理员人气：38

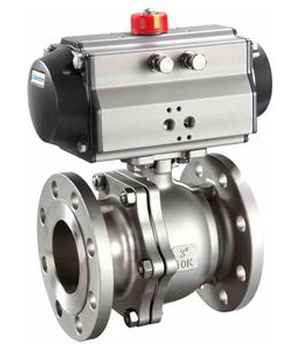

Q6气动球阀由气动活塞式执行机构和法兰球阀组成,包括软密封球阀和硬密封、浮动式和固定式球阀。气动执行器以压缩空气为动力源，通过电磁阀可实现对阀门开关控制。该球阀采用直通型铸造阀体，球面经特殊工艺加工和硬化处理，使其表面平滑耐磨，具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。

特点

1、可在顶部、底部安装手动操作机构。

2、齿轮式双活塞，输出力矩大，体积小。

3、气缸选用铝金材料，重量轻、外形美观。

4、齿条式连接可调节开启角度、额定流量。

5、IS05211标准连接为产品的安装更换提供了方便。

6、执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

零部件材料

公称通径mm		DN15-DN300
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增强聚四氟乙烯、对位聚苯
	填料	聚四氟乙烯、柔性石墨

性能规范

适用工况	适用介质	蒸汽、水、油品	硝酸类	醋酸类
	适用温度	-28℃ - 300℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa

试验压力

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

外形链接尺寸

公称通径 DN(mm)	尺寸(mm)															执行器型号
	1.6MPa					2.5MPa					4.0MPa					执行器型号
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列执行器以上选配仅供参考具体选区用根据实际要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	140	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	150	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	180	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	200	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	220	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	250	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	280	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	320	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	360	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	400	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

浙江鑫荣达阀门管件有限公司主要产品有闸阀，蝶阀，球阀，法兰，底阀，视镜，放料阀，针型阀，疏水阀，截止阀，止回阀，旋塞阀，减压阀，电磁阀，呼吸阀，柱塞阀，过滤器，阻火器，平衡阀，角座阀，隔膜阀，补偿器，排气阀，保温阀门，锻钢阀门，低温阀门，美标阀门，日标阀门，德标阀门，三通球阀，金属软管，片式球阀，电动阀门，衬氟阀门，气动阀门，衬胶阀门，卫生级管件，卫生级阀门，硬密封球阀及各种特殊阀门。浙江鑫荣达阀门管件有限公司所生产的阀门广泛应用于全国的石化、石油、化工、电站、冶金、造纸、医药、等行业，产品质量受到客户的一致好评。

浙江鑫荣达阀门管件有限公司2026年成立第二销售部门网址http://www.wzxrd.cn/针阀,针型阀,不锈钢针型阀,美标针型阀,螺纹针型阀,仪表针型阀,高压针型阀,针型阀厂家,不锈钢球阀,气源球阀,高压球阀,液压球阀,卡套球阀,焊接球阀,永兴针型阀仪表阀厂http://www.bxgzxf.cc/
