鑫荣达牌Q41F法兰球阀
浙江鑫荣达阀门管件有限公司生产销售供应Q41F法兰球阀。Q41F法兰球阀用于截断或接通管路中的介质，使用介质不同选用不同的材质，阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

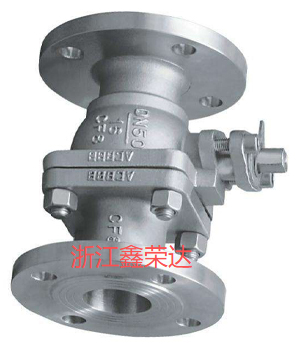

下面是浙江鑫荣达阀门管件有限公司提供Q41F法兰球阀产品图：
Q41F法兰球阀在管道中核心作用是截断或接通介质仅做开关。标准 O 型 Q41F 主要用于开关，不宜长期作为节流阀使用（易冲蚀密封面），阀门采用法兰连接，符合 GB/T 12237 等标准，广泛应用于石油、化工、电力等行业的管路系统中。
Q41F法兰球阀型号含义表示
Q代表球阀，4表示法兰连接方式，1代表浮动球结构，F表示密封材料为聚四氟乙烯（PTFE）。
Q41F-16C C表示：阀体材质 铸钢（碳钢）材质，16表示：1.6Mpa压力。
Q41F-16P P表示：阀体材质 不锈钢，一般为304材质。不锈钢304耐腐蚀性好，适合弱腐蚀性介质。
Q41F法兰球阀：设计温度PTFE密封圈适用温度一般为-29℃至150℃。
Q41F法兰球阀：常见公称压力有1.6MPa、2.5MPa、4.0MPa等，选型时要确认管道实际工作压力。
Q41F法兰球阀：浮动球设计球体不带固定轴，在介质压力作用下能产生位移并紧压在出口端密封面上，结构简单密封性好。
Q41F法兰球阀：法兰连接意味着阀门两端带法兰盘，通过螺栓与管道法兰对接，安装时需加密封垫片并均匀拧紧螺栓。
Q41F法兰球阀：口径公称通径覆盖DN15至DN300，小口径轻便易安装，DN150以上需考虑操作扭矩。

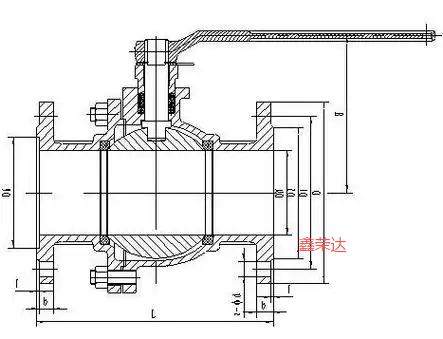

下面是浙江鑫荣达阀门管件有限公司提供Q41F法兰球阀产品结构图：
鑫荣达牌Q41F法兰球阀零部件材料
| 名称 | 材料 | ||||||||
| 阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
| 球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
| 阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
| 阀座 | PTFE/PPL | ||||||||
| 填料 /垫片 | PTFE/PPL | 石墨 | |||||||
| 螺栓 | 不锈钢 | 35CrMoA | |||||||
| 螺母 | 不锈钢 | 45、35CrMoA | |||||||
| 手柄 | 铸钢 | ||||||||
鑫荣达牌Q41F法兰球阀技术性能规范
| 设计依据 | 国标系列 | 美标系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 |
| 结构长度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 连接法兰 | GB/T9113 JB/T79 Hg20592 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |
鑫荣达牌Q41F法兰球阀1.6MPa主要连接尺寸
| 型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | W | ||
| Q41F-16C Q341F-16C Q641F-16C Q941F-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 105 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 115 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 145 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 160 | 310 | |
| 100 | 280 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 185 | 330 | |
| 125 | 320 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 215 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24-3 | 8-中23 | 245 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 | 1000 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 | 1200 | |
鑫荣达牌Q41F法兰球阀2.5MPa主要连接尺寸
| 型号 | 公称通径 DN(mm) | 尺寸(mm) | |||||||
| L | D | D1 | D2 | b-f | z-Φd | H | W | ||
| Q41F-25C Q341F-25C Q641F-25C Q941F-25C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 65 | 115 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 75 | 130 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 85 | 150 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 95 | 190 | |
| 40 | 180 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 105 | 230 | |
| 50 | 200 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 115 | 240 | |
| 65 | 220 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 145 | 280 | |
| 80 | 250 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 160 | 310 | |
| 100 | 280 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 185 | 330 | |
| 125 | 320 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 215 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 245 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 300 | 1000 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 380 | 1200 | |
