法兰连接球阀
浙江鑫荣达阀门管件有限公司生产销售供应法兰连接球阀，法兰连接球阀是一种通过90°旋转球体来控制管道介质启闭的阀门，它最大的特点是采用法兰连接方式，阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封，安装拆卸方便且密封可靠，操作便捷、流阻小等核心优势，广泛应用于石油、化工、水处理等工业领域 。

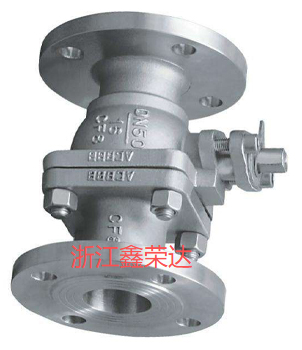

下面是浙江鑫荣达阀门管件有限公司提供法兰连接球阀产品图：
法兰连接球阀工作原理
法兰连接球阀的核心就是一个带孔的球体，阀杆带动球体绕轴线旋转90度来实现开启或关闭 。当球体的通孔与管道对齐时，介质可以顺畅通过；当球体旋转90度后，通孔与管道垂直，阀门就完全关闭了 。这种设计让流体阻力很小，开关操作也轻便，从全开到全关只需转动手柄或执行机构旋转90度即可完成 。
法兰连接球阀基础参数分以下五种
公称压力：国标PN1.0~32.0MPa，美标Class 150~600Lb。
公称通径：DN6~900，可覆盖从微型仪表管路到大型工业主管道的需求。
适用温度：-196℃~540℃，根据密封材质不同适配低温、常温、高温等各类场景。
驱动方式：支持手动、蜗轮蜗杆、气动、电动等多种类型，可实现远程自动化控制。
连接标准：常用GB/T 9113、ASME B16.5、HG/T 20592等主流法兰规范。
法兰连接球阀结构划分以下三种
浮动球球阀：球体无固定支撑，受介质压力后可位移压紧出口密封面，结构简单密封性好，多用于中低压工况。
固定球球阀：球体带上下轴承固定，操作扭矩小，适配高压、大口径的管道系统。
弹性球球阀：球体带弹性槽可产生形变，依靠外力将球体楔紧压向阀座，适用于高温高压介质。
法兰连接球阀基础型号分以下三种
手 动 Q41F-16C Q41F-16P Q41F-16R Q41F-16RL
蜗轮传动 Q341F-16C Q341F-16P Q341F-16R Q341F-16RL
气 动 Q641F-16C Q641F-16P Q641F-16R Q641F-16RL
法兰连接球阀基础材质分以下三种
碳钢（铸钢）材质（C） 不锈钢304材质（P） 不锈钢316材质（R） 不锈钢316L（RL）

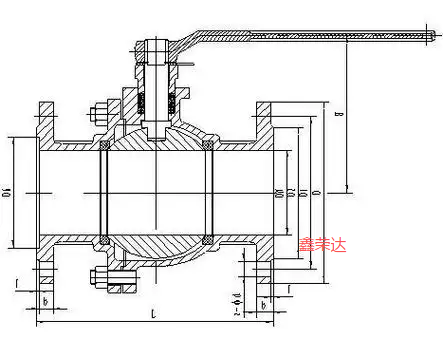

下面是浙江鑫荣达阀门管件有限公司提供法兰连接球阀产品结构图：
法兰连接球阀零部件材料
| 零件名称 | 材质 | |
| GB | ASTM | |
| 阀体 | WCB、304、316、316L | A216-WCB |
| 密封圈 | PTFE | PTFE |
| 球体 | 1Cr18Ni9Ti | SS304 |
| 螺母 | 35 | A194-2H |
| 螺柱 | 35CrMoA | A193-B7 |
| 右体 | WCB | A216-WCB |
| 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
| 填料 | PTFE | PTFE |
| 填料压盖 | WCB | A216-WCB |
| 定位片 | 25 | A105 |
| 挡圈 | 65Mn | AISI 1066 |
| 手柄 | Kt33 | A47-667 Gr.32510 |
| 阀杆 | 1Cr33 | A276-410 |
| 螺钉 | 35 | A193-B7 |
| 止推垫片 | PTFE | PTFE |
法兰连接球阀压力试验
| 压力等级 | 试验压力（Mpa) | ||
| 国标公称压力（PN） | 美标、日标磅级(class) | 壳体试验 | 密封试验 |
| 1.0 | - | 1.5 | 1.1 |
| 1.6 | - | 2.5 | 1.76 |
| 2.5 | - | 3.8 | 2.75 |
| 4.0 | - | 6.0 | 4.4 |
| 6.4 | - | 9.6 | 7.04 |
| - | 150 | 3.0 | 2.2 |
| - | 300 | 7.6 | 5.6 |
| - | 600 | 15.0 | 11.0 |
| - | 10K | 2.4 | 1.5 |
| - | 20K | 5.8 | 4.0 |
法兰连接球阀技术标准
| 设计依据 | GB | API | |
| 设计标准 | GB/T12237 | API6D | ANSI B16.34 |
| 法兰连接结构长度 | GB/T12221 | API6D | ANSI B16.10 |
| 结构长度（焊接） | GB/T15188.1 | API6D | ANSI B16.10 |
| 连接法兰 | GB/T9113、JB/T79、Hg20592 | ANSI B16.5 B16.47 | |
| 对焊端 | GB/T12224 | ANSI B16.25 | |
| 试验和检验 | GB/T9092 | API6D | API598 |
法兰连接球阀1.6MPa外型链接尺寸
凸面法兰 RF Q41F Q41PPL 16C 16P 16R | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 | |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 |
法兰连接球阀2.5MPa外型链接尺寸
凸面法兰 RF Q41F Q41PPL 25 25P 25R | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
| 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
法兰连接球阀4.0MPa外型链接尺寸
凹凸法兰 MFM Q41F Q41PPL 40 40P 40R | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 |
| 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 103 | 140 | |
| 20 | 140 | 105 | 75 | 55 | 51 | 16 | 4-14 | 112 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 4-14 | 123 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 150 | 250 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 156 | 250 | |
| 50 | 220 | 160 | 125 | 100 | 88 | 20 | 4-18 | 172 | 350 | |
| 65 | 250 | 180 | 145 | 120 | 110 | 22 | 8-18 | 197 | 350 | |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 222 | 450 | |
| 100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 |
法兰连接球阀6.4MPa外型链接尺寸
凹凸法兰 MFM Q41F Q41PPL 64 64P 64R | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4-14 | 105 | 140 |
| 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 125 | 160 | |
| 25 | 216 | 135 | 100 | 78 | 58 | 22 | 4-18 | 135 | 250 | |
| 32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | |
| 40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | |
| 50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | |
| 65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | |
| 80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | |
| 100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | |
| 125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | |
| 150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的法兰连接球阀产品性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系浙江鑫荣达阀门管件有限公司。
