鑫荣达牌不锈钢底阀产品介绍
浙江鑫荣达阀门管件有限公司坐落温州龙湾，是一家品类齐全的工业阀门管件源头生产厂家。公司自有工厂生产高品质不锈钢底阀产品，核心型号包含H42W硬密封、H42X软密封等系列，是水泵吸水管道系统专用的单向节能阀门，产品严格遵循行业通用标准生产，适配多场景流体输送工况，凭借稳定的品质、优良的防腐性能广泛应用于各类工业与民用输水、输料管道系统。我们线上经营多年，全国很多采购商都长期合作，坚持工厂直供，性价比稳定，有任何阀门选型、报价需求都可以交给我们
下面是浙江鑫荣达阀门管件有限公司提供不锈钢底阀产品图：
一、连接尺寸标准
该公司不锈钢底阀连接尺寸同时符合机械部标准、化工部标准，适配国内主流管道安装体系，通用性、适配性极强，可完美匹配常规工业管道、化工设备管道安装需求，无需额外改配管件。产品涵盖螺纹连接、法兰连接两种主流连接方式，包含单瓣、双瓣、多瓣等结构类型，公称通径覆盖DN50-DN300全规格，公称压力适配1.0MPa-2.5MPa常规工况，满足不同管径、压力等级的管道装配要求，标准化尺寸可实现快速安装、检修与替换。
二、产品材质
产品采用精密铸造不锈钢材质，核心零部件材质配比严苛，耐用性与防腐性优异，核心材质配置如下：
1. 阀体、阀盖、阀瓣：主流采用CF8（304不锈钢）、CF8M（316L不锈钢）两种高端不锈钢材质，基材密度高、结构致密，无砂眼、气孔等铸造缺陷，机械强度高，抗冲击、抗变形能力强。
2. 密封件：软密封款采用耐腐蚀橡胶密封材质，密封贴合度高、密封性好；硬密封款采用不锈钢金属密封结构，耐磨耐高温，适配严苛工况。
整体不锈钢材质具备优良的防锈、防腐蚀特性，区别于传统铸铁底阀，可适配清水、弱腐蚀、轻微酸碱类介质，使用寿命大幅延长，适配潮湿、户外、化工等复杂使用环境。

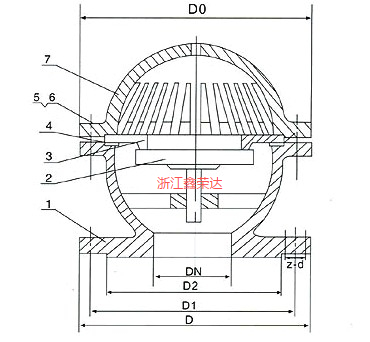

下面是浙江鑫荣达阀门管件有限公司提供不锈钢底阀产品结构图：
三、产品性能
1. 单向防倒流、节能高效：作为节能型单向阀门，专为水泵吸水端设计，水泵启动时流体压力自动顶开阀瓣，介质顺畅流通；水泵停机后，管道内介质压力自动闭合阀瓣，彻底阻断介质倒流，无需反复灌泵，减少设备能耗，保护水泵设备免受回流冲击损坏。
2. 防堵耐用、结构稳定：阀盖集成多孔进水结构与加强筋设计，既保障大流量通水效率，又能有效过滤水中杂质、颗粒物，避免管道与水泵堵塞，同时强化阀体整体结构强度，抗水压冲击能力更强，长期运行不易变形、损坏。
3. 密封性能优异：软密封型号零泄漏、密封性极佳，适配清水、洁净介质工况；硬密封型号耐磨、耐高温、耐高压，可适配轻微腐蚀、高温介质工况，高低压工况下均可保持稳定密封效果。
4. 工况适配性广：适用介质温度0℃-80℃，可适配常规常温流体输送，不锈钢材质耐锈蚀、耐弱酸碱，可应对轻度腐蚀介质输送场景，运行稳定、故障率低，免频繁维护。
5. 安装适配性强：标准化结构适配立式管道安装，适配离心泵、潜水泵等各类常规水泵设备，安装便捷、后期检修简单。
四、应用场景
依托优良的防腐性、稳定性与通用性，该系列不锈钢底阀广泛适配多行业流体输送系统，核心应用场景如下：
1. 工业领域：石油、化工、冶金、电力、轻纺、净化设备等工业生产流程的流体调节与输送系统，适配轻度腐蚀介质、工业循环水、工艺用水管道，保障工业设备稳定连续运行。
2. 市政与建筑领域：市政供水、建筑给排水、城市水循环工程，用于水池、水塔、输水管道末端，稳定管道水压，避免水资源浪费与设备故障。
3. 农业水利领域：农田排灌、河道取水、水井抽水系统，安装于水泵吸水底端，防止水源倒流，无需反复灌泵，提升农业取水作业效率。
4. 民用与特种场景：各类清水输送设备、小型流体循环设备，以及对水质、设备洁净度要求较高的取水、输水场景，不锈钢材质无锈蚀污染，保障介质洁净度。
性能规范
| 型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
| 强度（水）MPa | 密封（水）MPa | ||||
| H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
零部件材质
| 零件名称 | 材料 |
| 阀体、阀盖、阀瓣 | 304/316 |
| 密封圈 | 橡胶/四氟 |
| 垫片 | 石棉板/四氟 |
外形链接尺寸
| 型号 | 公称通径DN(mm) | H | D | D1 | D2 | Z-d | 适用介质 | 适用温度 |
| H42 | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液体 | 不锈钢≤150℃ |
| 40 | 110 | 130 | 100 | 80 | 4-φ14 | |||
| 50 | 125 | 140 | 110 | 90 | 4-φ14 | |||
| 65 | 150 | 160 | 130 | 110 | 4-φ14 | |||
| 80 | 175 | 185 | 150 | 128 | 4-φ18 | |||
| 100 | 190 | 205 | 170 | 148 | 4-φ18 | |||
| 125 | 240 | 235 | 200 | 178 | 8-φ18 | |||
| 150 | 280 | 260 | 225 | 202 | 8-φ18 | |||
| 200 | 360 | 315 | 280 | 258 | 8-φ18 |
浙江鑫荣达阀门管件有限公司销售部
联系电话：15957806338
微 信：15957806338
座 机：86-0577-88767789
网 址底阀区域：http://www.xrdfm.com/difa/
