法兰球阀的种类名称
法兰球阀型号Q41F,法兰球阀是一种通过球体绕阀杆轴线90°旋转实现介质启闭、流向切换的管道控制元件，采用法兰螺栓连接方式，它被广泛应用于石油、化工、天然气、电力、冶金、制药、水处理等行业，可用来控制水、蒸汽、油品、腐蚀性介质、带颗粒流体等各类介质的通断与流向调节，防爆型号还可适配易燃易爆的高危工况。
下面是浙江鑫荣达阀门管件有限公司提供浮动式铸钢法兰球阀产品图：
浮动式铸钢球阀，浮动式锻钢球阀，法兰连接固定式铸钢球阀，顶装式铸钢球阀，四通球阀，轨道球阀，侧装偏心半球阀，三通球阀，API气动V型调节球阀，气动软密封球阀，气动固定(金属密封)球阀，气动V型调节球阀，气动线性调节球阀，气动超短型球阀，气动三片式法兰球阀，气动三通法兰球阀，气动放料球阀，气动保温球阀，电动法兰球阀，电动超短型球阀，电动V型球阀，一体式法兰高温球阀，三段式高压法兰球阀，广式法兰球阀，槽车球阀，金属硬密封法兰球阀等。这些球阀的外形连接尺寸，应用场景，适用介质，使用温度等各不相同。

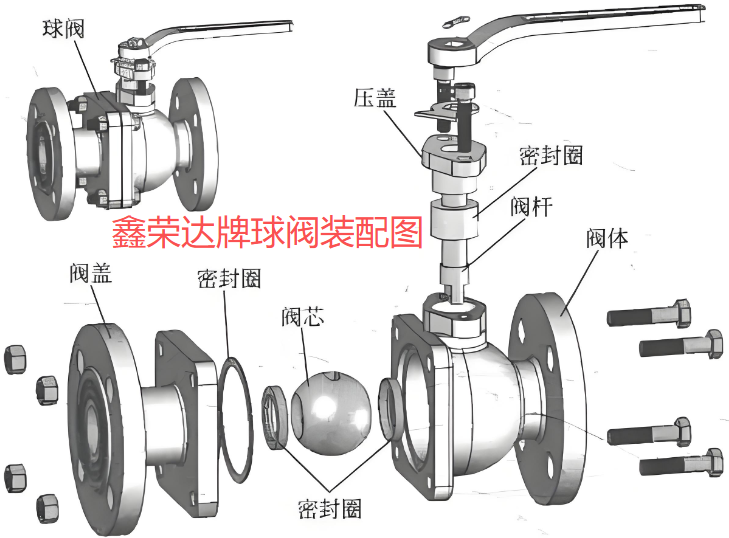

下面是浙江鑫荣达阀门管件有限公司提供浮动式铸钢法兰球阀产品装配图：
在各类法兰球阀中，浮动式铸钢法兰球阀是目前工业场景里应用最广泛的类型，它的普及性远高于其他特殊结构的球阀，核心原因如下：
浮动式铸钢法兰球阀适配场景广
它的通径覆盖DN15-DN200，压力等级覆盖PN16-PN40，可适配水、普通油品、常规气体等绝大多数中低压洁净介质，能满足市政给排水、普通化工、暖通、轻工制造等80%以上的通用工业管路通断需求。
浮动式铸钢法兰球阀成本与维护优势突出
铸钢阀体的生产工艺成熟，整体造价远低于锻钢、金属密封类球阀，且浮动球结构原理简单，阀座、密封件等配件通用性极强，日常维护更换的门槛和成本都很低，不需要特殊的专业运维条件。
浮动式铸钢法兰球阀标准化程度高
这类球阀完全符合国内通用工业法兰标准，和市面上绝大多数常规法兰管路的安装尺寸完全匹配，采购选型时几乎不需要特殊定制，供应链充足，可快速完成备件替换和项目落地。
浮动式铸钢法兰球阀基本选型
浮动式铸钢法兰球阀使用压力
浮动式铸钢法兰球阀常规适配中低压场景，最优区间为PN16~PN40，压差超过0.8MPa时需额外核算阀座承载能力，压力超过PN40后球体推力会成倍增加，易造成阀座变形、启闭卡涩，此时应优先选用固定式铸钢球阀。
浮动式铸钢法兰球阀使用温度
浮动式铸钢法兰球阀常规工况选WCB碳素铸钢即可满足强度要求，腐蚀性介质可升级为CF8/CF8M不锈钢，低温特殊工况需选用适配低温冲击的专用铸钢材质。
浮动式铸钢法兰球阀使用介质
优先适配水、油品、常规气体等洁净介质，若介质含大量固体颗粒、纤维杂质，会快速磨损球体与阀座的密封面，需选用带硬质合金堆焊的硬密封结构，或直选偏心半球阀等。

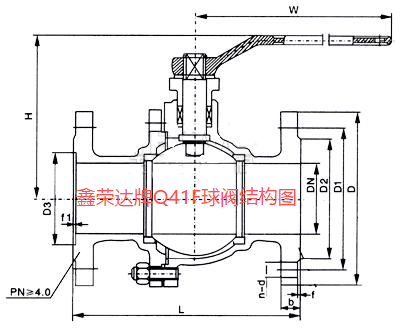

下面是浙江鑫荣达阀门管件有限公司提供浮动式铸钢法兰球阀产品结构图：
浮动式铸钢法兰球阀执行标准
| 设计与制造 | 结构长度 | 法兰尺寸 | 压力-温度 | 试验-检验 |
| GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
浮动式铸钢法兰球阀压力试验
| 公称压力 | 1.6 | 2.5 | 4.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 |
| 气密封试验 | 0.4-0.7 | ||
浮动式铸钢法兰球阀零部件材质
| 序号 | 零部件名称 | GB | ASTM |
| 1 | 阀体/侧阀体 | WCB | A216-WCB |
| 2 | 螺母 | 35 | A194-2H |
| 3 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
| 4 | 螺柱 | 35CrMoA | A193-B7 |
| 5 | 阀体 | WCB | A216-WCB |
| 6 | 阀座 | PTFE | PTFE |
| 7 | 球体 | 25+ENP | A105 + ENP |
| 8 | 阀杆 | 1Cr13 | A182-F6a |
| 9 | 垫片 | PTFE | PTFE |
| 10 | 填料 | 柔性石墨 | 柔性石墨 |
| 11 | 填料压盖 | WCB | A216-WCB |
| 12 | 螺钉 | 35 | A194-2H |
| 13 | 定位片 | Q235A | 碳钢 |
| 14 | 挡圈 | 65Mn | AISI 1566 |
| 15 | 手柄 | KT330-08 | A47-667 235 10 |
浮动式铸钢法兰球阀1.6MPa-2.5MPa主要外型连接尺寸
| 1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
| 凸面法兰 RF Q41F Q41PPL 16C 16P 16R | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 78 | 140 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-14 | 84 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-14 | 95 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-18 | 150 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 18 | 4-18 | 170 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 20 | 4-18 | 195 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 | 215 | 400 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 | 250 | 500 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 | 265 | 600 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 8-23 | 270 | 800 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 330 | 1200 | |
| 2.5MPa | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 103 | 140 |
| 凸面法兰 RF Q41F Q41PPL 25 25P 25R | 20 | 140 | 105 | 75 | 55 | 16 | 4-14 | 112 | 160 |
| 25 | 150 | 115 | 85 | 65 | 16 | 4-14 | 123 | 180 | |
| 32 | 165 | 135 | 100 | 78 | 18 | 4-18 | 150 | 250 | |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 156 | 300 | |
| 50 | 200 | 160 | 125 | 100 | 20 | 8-18 | 172 | 350 | |
| 65 | 220 | 180 | 145 | 120 | 22 | 8-18 | 197 | 350 | |
| 80 | 250 | 195 | 160 | 135 | 22 | 8-23 | 222 | 400 | |
| 100 | 280 | 230 | 190 | 160 | 24 | 8-23 | 253 | 500 | |
| 125 | 320 | 270 | 220 | 188 | 28 | 8-25 | 275 | 600 | |
| 150 | 360 | 300 | 250 | 218 | 30 | 8-25 | 286 | 800 | |
| 200 | 400 | 360 | 310 | 278 | 34 | 12-25 | 340 | 1200 |
浮动式铸钢法兰球阀4.0MPa-6.4MPa主要外型连接尺寸
| 4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-φd | H | D0 |
| 凹凸法兰 MFM Q41F Q41PPL 40 40P 40R | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 103 | 140 |
| 20 | 140 | 105 | 75 | 55 | 51 | 16 | 4-14 | 112 | 160 | |
| 25 | 150 | 115 | 85 | 65 | 58 | 16 | 4-14 | 123 | 160 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 150 | 250 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 156 | 250 | |
| 50 | 220 | 160 | 125 | 100 | 88 | 20 | 4-18 | 172 | 350 | |
| 65 | 250 | 180 | 145 | 120 | 110 | 22 | 8-18 | 197 | 350 | |
| 80 | 280 | 195 | 160 | 135 | 121 | 22 | 8-18 | 222 | 450 | |
| 100 | 320 | 230 | 190 | 160 | 150 | 24 | 8-23 | 253 | 450 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 275 | 600 | |
| 150 | 400 | 300 | 250 | 218 | 204 | 30 | 8-25 | 286 | 800 | |
| 200 | 550 | 375 | 320 | 282 | 260 | 38 | 12-30 | 340 | 1200 | |
| 6.4MPa | 15 | 165 | 105 | 75 | 55 | 40 | 18 | 4-14 | 105 | 140 |
| 凹凸法兰 MFM Q41F Q41PPL 64 64P 64R | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-18 | 125 | 160 |
| 25 | 216 | 135 | 100 | 78 | 58 | 22 | 4-18 | 135 | 250 | |
| 32 | 229 | 150 | 110 | 82 | 66 | 24 | 4-23 | 150 | 350 | |
| 40 | 241 | 165 | 125 | 95 | 76 | 24 | 4-23 | 165 | 350 | |
| 50 | 292 | 175 | 135 | 105 | 88 | 26 | 4-23 | 175 | 450 | |
| 65 | 330 | 200 | 160 | 130 | 110 | 28 | 8-23 | 200 | 450 | |
| 80 | 356 | 210 | 170 | 140 | 121 | 30 | 8-23 | 210 | 600 | |
| 100 | 432 | 250 | 200 | 168 | 150 | 32 | 8-25 | 250 | 700 | |
| 125 | 508 | 295 | 240 | 202 | 176 | 36 | 8-30 | 295 | 1100 | |
| 150 | 559 | 340 | 280 | 240 | 204 | 38 | 8-34 | 340 | 1500 |
温馨提示：
本文中所有文字、数据、图片均只适用于参考。需要查看更多的法兰球阀产品性能参数、结构尺寸参数、价格等详情，或要求印刷样本，请联系浙江鑫荣达阀门管件有限公司。
